Реле промежуточные ПЭ43, ПЭ43-М

Реле промежуточные электромагнитные ПЭ43, ПЭ43-М применяются в схемах защиты, управления и автоматики электроэнергетического оборудования для коммутации электрических нагрузок в цепях постоянного тока номинальным напряжением от 24 до 230 В и переменного тока номинальным напряжением от 24 до 400 В частоты 50 и 60 Гц.

Структура условного обозначения

Особенности

• Количество контактов до 6 групп в разных сочетаниях замыкающих и размыкающих;
• Время срабатывания быстродействующих реле ПЭ43 для защит сверхвысокого напряжения до 10 мс;
• Порог срабатывания реле находится в пределах 0,6-0,65 Uном; а порог отпускания - не менее 0,2 Uном, что препятствует ложному срабатыванию реле;
• Потребляемая мощность обмоток напряжения постоянного тока не более 6Вт, переменного тока не более 10ВА, что обеспечивает возможность включения и особенно отключения реле маломощными контактами измерительных реле;
• Коммутационная способность контактов реле позволяет управлять обмотками включения и отключения вакуумных и масляных выключателей;
• Имеется возможность визуального наблюдения за состоянием и перемещением контактов без снятия корпуса (прозрачная крышка в месте расположения контактов), а также в исполнении с модулем через прозрачный корпус;
• Конструкция реле обеспечивает установку выступающим монтажом на вертикальной поверхности креплением винтом или на DIN-рейке с передним или задним присоединением проводов (в одном исполнении без дополнительных деталей, шпилек и т.п.). Рабочее положение реле в пространстве произвольное;
• Негорючесть и огнестойкость по требованиям для необслуживаемых устройств:
  • корпуса до 650 °С;
  • клеммники и детали удерживающие токоведущие части - до 960°С;
• По стойкости к механическим воздействиям и основным параметрам и характеристикам реле пригодны для применения на АЭС, класс 3Н, 4Н в соответствии с НП 306.2.141‑2008;
• Выводы реле допускают присоединение двух проводов сечением 0,12‑1,5 мм2 под пайку и 0,75‑2,5 мм2 под винт;
• Контакты реле - замыкающие и размыкающие;
• Схемы подключения, габаритные, присоединительные размеры, сочетание контактов (род и число) реле ПЭ43, ПЭ43‑М соответствуют и обеспечивают возможную замену реле РП17‑2, РП17‑3, РП223, РП2224.

Эксплуатация

Реле ПЭ43, ПЭ43-М изготавливаются в исполнениях У3 и Т3. Оптимальными условиями для использования реле являются:

• температура окружающей среды от -40 до +55ºС;
• воздействие вибраций в диапазоне частот: до 15 Гц с ускорением 3g, от 15 до 100 Гц с ускорением 1g.

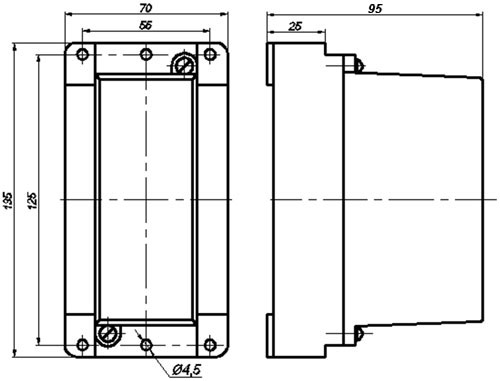

Рис.1. Габаритные, установочные и присоединительные размеры реле с винтовыми зажимами с передним или задним присоединением проводников

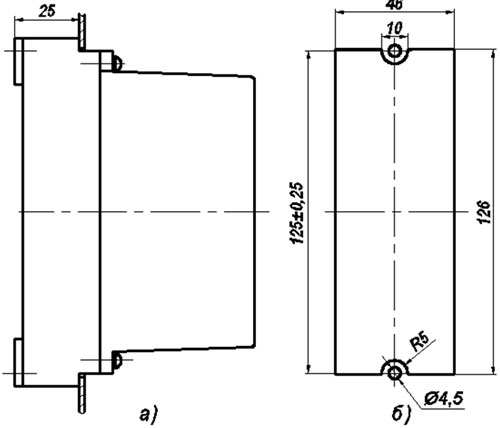

Рис.2. Крепление на панели реле с винтовыми зажимами с задним присоединением проводников
