Клапаны АРС20 присоединение муфтовое
Описание
Клапаны запорные игольчатые АРС20 с муфтовым присоединением предназначены для установки на трубопроводах в качестве запорных устройств и служат для управления потоками жидких и газообразных сред (в том числе природного газа и пара).
Область применения
Клапаны запорные игольчатые широко используются на предприятиях химической, нефтехимической, газовой, нефтегазовой, металлургической и других отраслей промышленности, а также в качестве составной части машин и резервуаров.
Обозначение
При заказе клапаны АРС20 с муфтовым присоединением обозначаются так: АРС20.010.16.1.3, где
- 20 - клапан запорный игольчатый,
- 010 - диаметр условного прохода ( DN, мм),
- 15 - условное давление (PN, кГс/см2),
- 1 - исполнение по марке материала (ст.20),
- 3 - исполнение по типу присоединения (муфтовое).
| Обозначение | PN, МПа | DN | Размеры, мм | Масса, кг | |||||||
| В | L | L1 | l | H | D | d | d1 | ||||
| АРС 20.006.ХХ.Х.4 | 0,6 - 16,0 | 6 | 37 | 64 | 134 | 70 | 93 | 12 | 8 | 4 | 0,85 |
| АРС 20.010.ХХ.Х.4 | 10 | 68 | 138 | 14 | 10 | 0,9 | |||||
| АРС 20.015.ХХ.Х.4 | 15 | 20 | 14 | 0,95 | |||||||
| АРС 20.020.ХХ.Х.4 | 20 | 41 | 95 | 174 | 28,5 | 18 | 1,3 | ||||
Обозначение
- В - габаритный размер в ширину клапана,
- Клапан с муфтовым присоединением с резьбой:
- тип G по ГОСТ 6357 (трубная цилиндрическая),
- тип Rc по ГОСТ 6211 (трубная коническая).

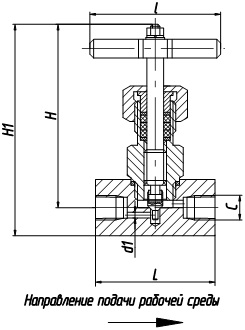

Габаритные и приоединительные размеры клапанов запорных игольчатых АРС20 с муфтовым присоединением
